图解机电2022——机电安装防火封堵有哪些？



一、教材知识点：

2.管道及配件安装（P167）摘自《1H414010 建筑管道工程施工技术》

（2）排水塑料管必须按设计要求及位置装设伸缩节。如设计无要求时，伸缩节间距不得大于4m。高层建筑中明设排水塑料管道应按设计要求设置阻火圈或防火套管。

3.采取可靠措施，防止重大火灾事故的发生（P171）摘自《1H414010 建筑管道工程施工技术》

高层建筑一旦发生火灾，各类竖井处极易形成“烟囡效应”，助长火势迅速蔓延，人员疏散及扑救困难。应采取可靠措施，设置安全可靠的室内消防给水系统及室外补水系统，管道保温及管道井、穿墙套管的封堵应使用阻燃材料，防止重大火灾事故的发生。

如金属排水管道穿楼板和防火墙的洞口间隙、套管间隙应采用防火材料封堵。高层建筑中明设管径大于或等于DN110的塑料排水立管穿越楼板时，应在楼板下侧管道上设置阻火圈。

3.母线槽安装及连接要求（P175）摘自《1H414020 建筑电气工程施工技术》

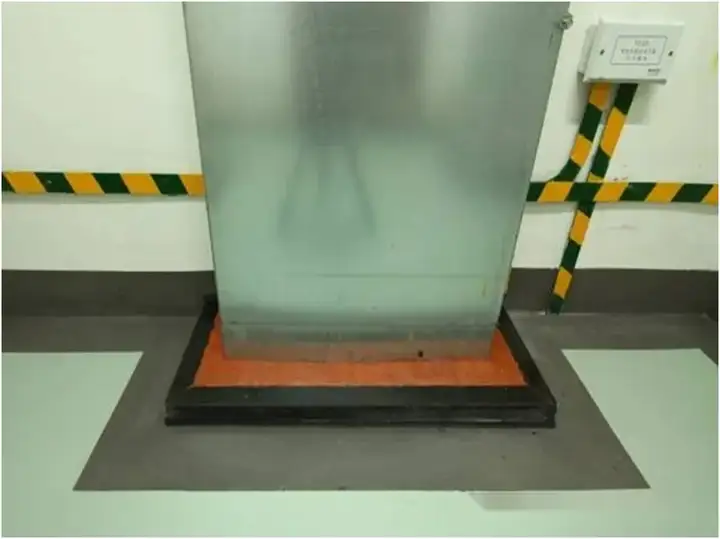

（4）母线槽段与段的连接口不应设置在穿越楼板或墙体处，垂直穿越楼板处应设置与建（构）筑物固定的专用部件支座，其孔洞四周应设置高度为50mm及以上的防水台，并应采取防火封堵措施。

3.金属梯架、托盘和槽盒安装要求（P176）摘自《1H414020 建筑电气工程施工技术》

（3）敷设在电气竖井内，穿楼板处和穿越不同防火区的梯架、托盘和槽盒，应有防火隔离措施。

2.电缆本体敷设要求（P176）摘自《1H414020 建筑电气工程施工技术》

（2）电缆出入电缆沟，电气竖井，建筑物，配电（控制）柜、台、箱处以及管子管口处等部位应采取防火或密封措施。

1.风管系统安装一般规定（P189）摘自《1H414020 通风与空调工程施工技术》

（1）当风管穿过需要封闭的防火、防爆的墙体或楼板时，必须设置厚度不小于1.6mm的钢制防护套管；风管与防护套管之间，应采用不燃柔性材料封堵严密。风管穿越建筑物变形缝空间时，应设置柔性短管，风管穿越建筑物变形缝墙体时，应设置钢制套管，风管与套管之间应采用柔性防水材料填充密实。

二、补充知识点

防火封堵，用于封堵各种贯穿物，如电缆、风管、油管、气管等穿过墙（仓）壁、楼（甲）板时形成的各种开口以及电缆桥架的防火分隔，以免火势通过这些开口及缝隙蔓延防火封堵材料包括：防火封堵板材、泡沫封堵材料、阻燃模块、防火密封胶、柔性有机堵料、无机堵料及阻火包等。

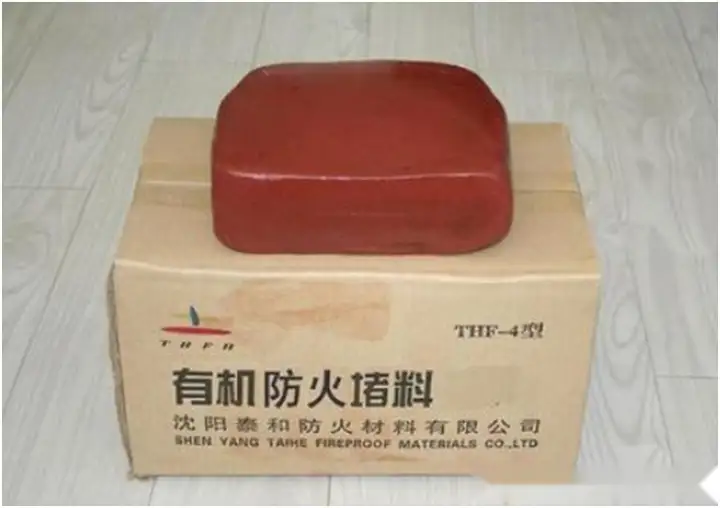

有机堵料

以有机材料为粘接剂，使用时具有一定柔韧性或可塑性，产品为稠厚液体或胶泥状物体。

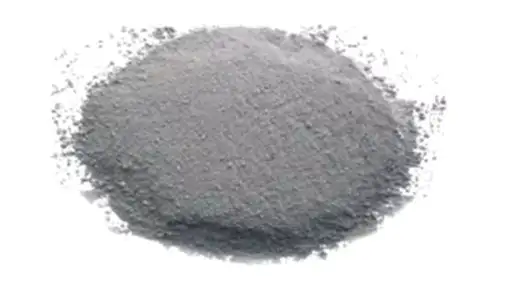

无机堵料

以无机材料为主要成份的粉末状固体，与外加剂调和使用时，具有适当的和易性。

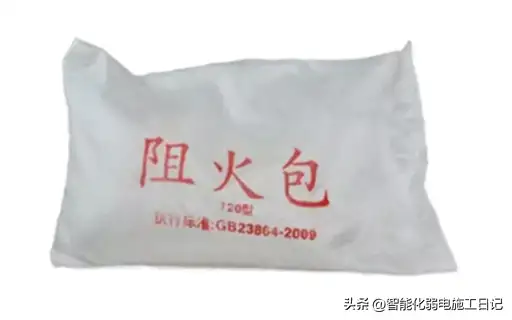

阻火包

将防火材料包装制成的包状物体，适用于较大孔洞的防火封堵或电缆桥架的防火分隔（阻火包亦称耐火包或防火包）。

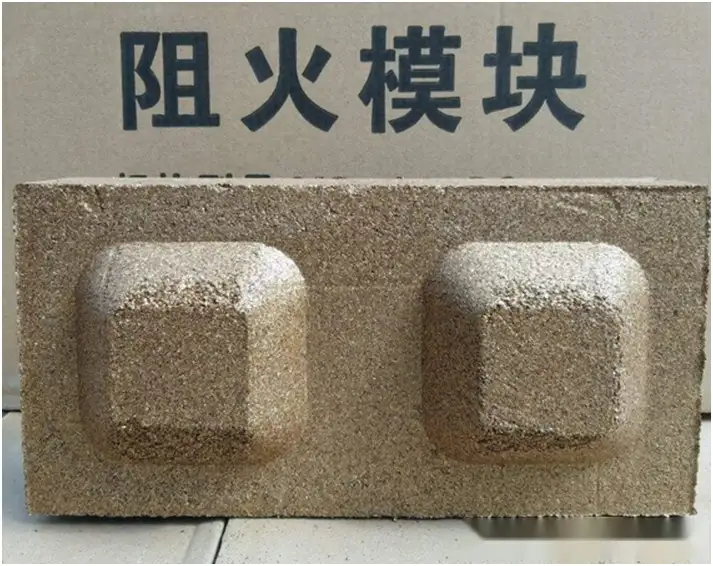

阻火模块

用防火材料制成的具有一定形状和尺寸规格的固体，可以方便地切割和钻孔，适用于孔洞或电缆桥架的防火封堵。

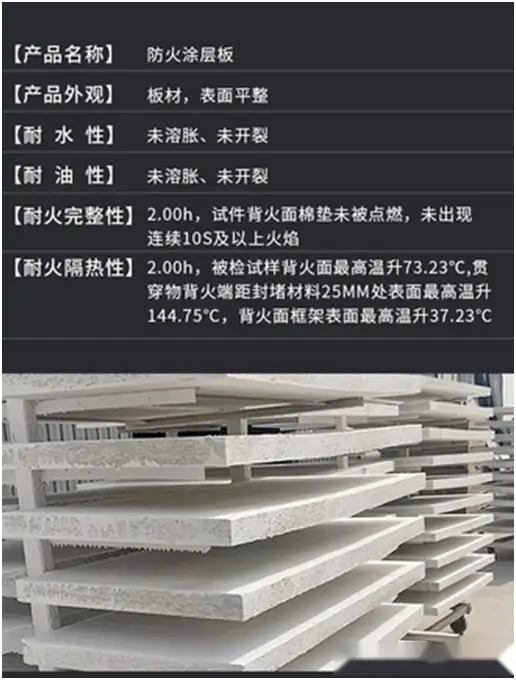

封堵板材

用防火材料制成的板材，可方便地切割和钻孔，适用于大型孔洞的防火封堵。

泡沫封堵

注入孔洞后可以自行膨胀发泡并使孔洞密封的防火材料。

密封条

用防火材料制成的具有一定几何形状的制品或柔性卷材。

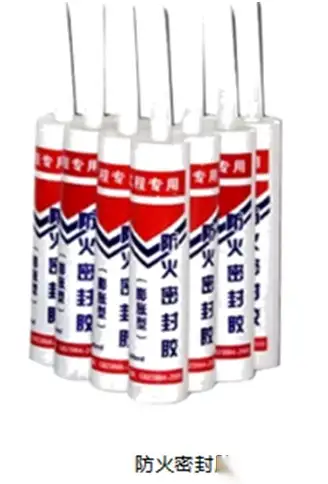

密封胶

具有防火密封功能的液态防火材料。

阻火包带

用防火材料制成的柔性可缠绕卷曲的带状产品，缠绕在塑料管道外表面，并用钢带包覆或其它适当方式固定，遇火后膨胀挤压软化的管道，封堵塑料管道因燃烧或软化而留下的孔洞。

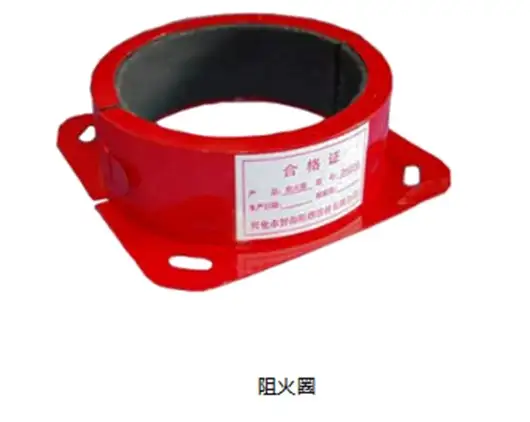

阻火圈

用防火材料和金属外壳制成的制品，套在塑料管道的外表面，遇火后膨胀并封堵塑料管道穿过墙面、楼地板等孔洞时因燃烧或软化而留下的孔洞。

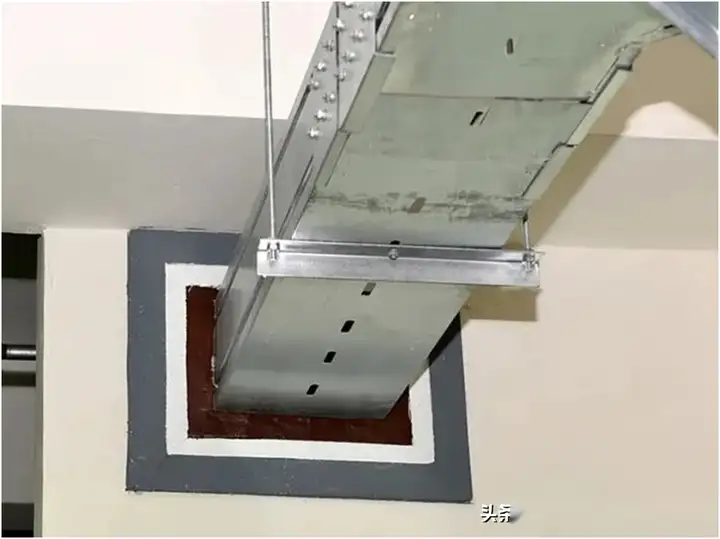

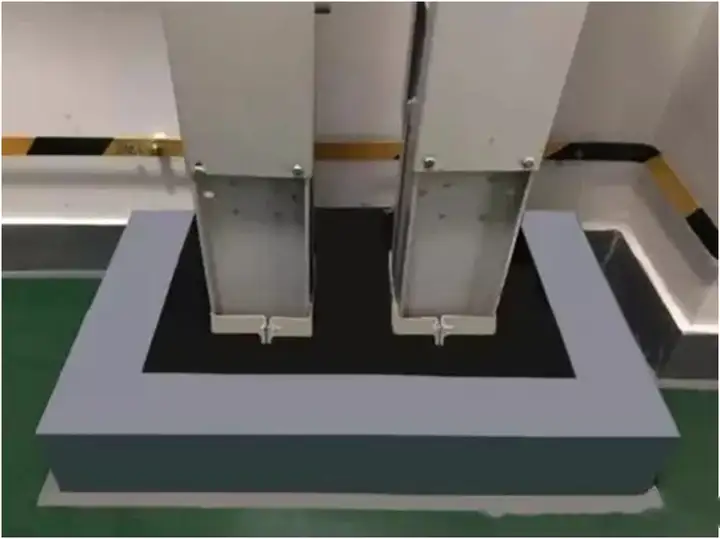

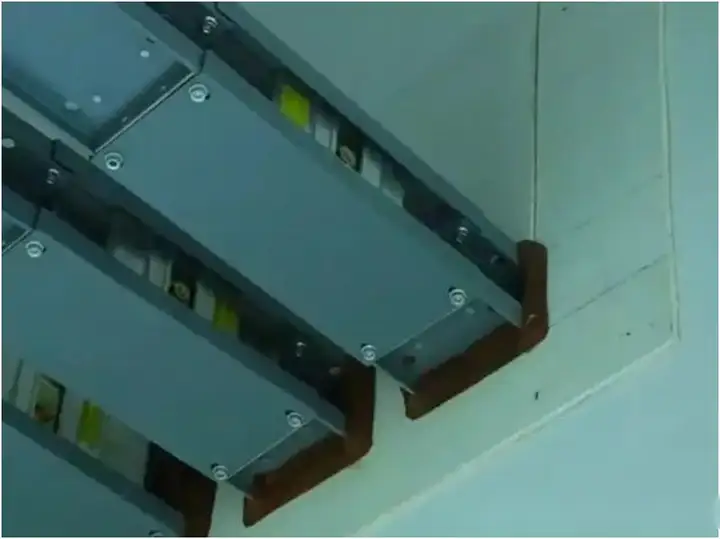

桥架、母线贯穿楼板、墙体时，楼板处宜设置挡水台，楼板下部安装有一定强度的防火板作为支撑，内部孔口较大时可采用阻火包封堵、再用防火泥塞缝，内部孔口较小时可直接采用防火泥封堵。
